巖石三軸試驗機
巖石三軸試驗機 在現代巖土力學研究領域，我們經常會用到巖石三軸試驗機，那么什么是巖石三軸試驗機呢? 巖石三軸試驗機又名巖石三軸直剪復合試驗機. 巖石三軸試驗機是一種符合現代巖土力學研究領域，研究巖石(土)力學特性的新型試驗設備。該試驗機可根據用戶不同要求配置圍壓系統、巖石引伸計、高低溫系統、孔隙水壓系統、巖石直剪試驗系統、及巖石剪切、劈裂夾具等。可自動完成巖石在不同圍壓下的三軸壓縮試驗，孔隙滲透試驗、高低溫環境試驗等并可進行單向低周循環及用戶自行設置的組合波形程序控制等多種控制方式的三軸試驗。在試驗中采用寬調速范圍的高性能電液伺服比例閥組及計算機數字控制，組成全數字式閉環調速控制系統，在試驗過程中能夠自動精確地控制及顯示試驗力、圍壓、軸向變形、徑向變形等，可實時地采集、存儲、處理、顯示試驗數據及試驗曲線，打印試驗報告。控制范圍寬、功能多、全部操作鍵盤化，各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便可靠。 該試驗機測控系統采用美國AD公司原裝進口器件制造，采用計算機總線設計，測量系統具有自動調零、自動標定、連續全程測量不分檔，測量分辨率高達1/200000。可進行試驗力、變形、位移等速率控制及恒試驗力、恒變形、恒位移控制。無級調速,在試驗過程中各種控制方式及速率可任意平滑切換，可實現全量程的全數字閉環控制。
主要功能特點
1、試驗要求：本試驗機能充分保證各項技術指標，載荷、變形、位移各通道自動清零;改造后能完成常規三軸實驗(包括常規應變加載和應力加載)，增加三軸全數字集成控制系統及采集控制軟件，由計算機上位機完成實驗參數的設定、試驗條件和試驗數據的自動存儲;具備超載保護，自由配置試驗結束條件等安全功能;可實現示值準確度的自動標定等。更換原來的軟件控制系統為多通道協調加載。
2、數據處理：試驗軟件包提供了強大的自動測試及數據處理功能，在整個試驗過程中，可實時顯示各工程量，軸向?qū)崟r顯示軸向載荷、軸向變形及應變，側向?qū)崟r顯示圍壓和側向缸位移，并可根據要求自由配置;軸向為變形和載荷控制方式，側向為圍壓和位移控制方式;實時顯示載荷-時間、變形–時間、圍壓-時間、側位移-時間及應力—應變曲線。

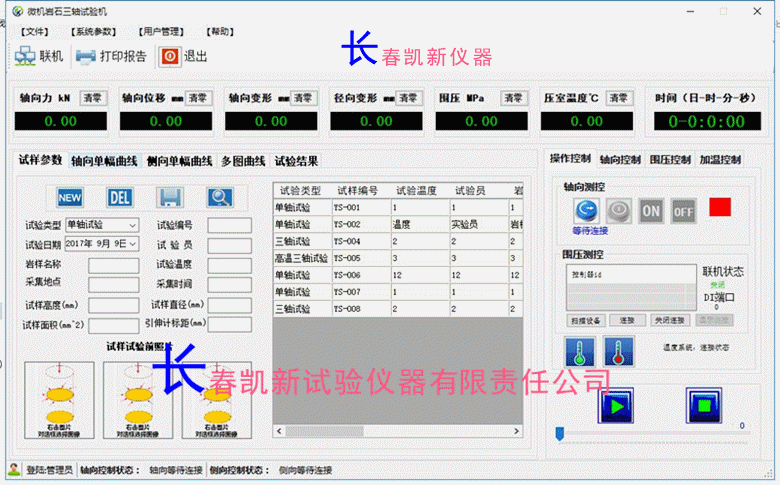

3、操作方面：本試驗機提供了操作十分方便的試驗控制軟件，該試驗軟件包運行在WINDOWS2000/WIN10環境下，按鈕化的全中文用戶操作界面,具有操作向?qū)?屏幕快捷提示，操作簡單明了、界面友好。
4、安全保護：試驗中，當負荷超過滿量程的10%時因過載保護而自動停機。在系統具有過載保護的同時，還具有用戶自由配置其他試驗結束條件的功能。
工程應用:
巖石三軸試驗是研究巖石力學的重要手段，巖石三軸試驗數據是巖石力學一個重要參數。它能比較完整地模擬巖土在原始地應力狀態下的力學性能，是工程設計的重要依據。由于深部巖石處于復雜的應力狀態，采礦工程中所遇到的巖體或礦體多處于三向應力狀態，本身又是一種十分復雜的天然材料,在很多情況下,簡單應力狀態下的巖石應力試驗不能完全反映工程實際中的巖體應力狀態，必須充分認識復雜應力狀態下巖石的力學性質。因此開展三軸狀態下的巖石試驗研究顯得十分重要。巖石三軸試驗機是研究巖石力學性質的基本試驗設備，根據巖石試驗規程以及目前的工程建設的特點，用現有的壓力試驗機改裝研制出高性能的巖石三軸試驗機，它可以應用于高圍壓的巖石三軸剪切試驗、圍壓恒定條件下的巖石三軸蠕變實驗。可以根據要求設定試驗參數，整個試驗過程采用微機控制，自動記錄試驗數據，是目前自動程度較高的、比較經濟實用的巖石三軸試驗設備。
